GJX单流式机械易胜博大小球开盘思维
  • 发布日期:2012-09-29
  • 澳门易胜博大小球次数:3204 次
  • 【概 述】
        本设备系串于离子交换之前,起清除原水中悬浮杂质的作用,出水能满足离子交换器的要求,也可用于类似要求的情况。
        本设备为立式园筒形容器,上、下为椭园形压制封头,底部有三个支柱,本体及管道内壁涂有高强度的防腐保护层,设备内部装有不同颗粒度的石英砂(或无烟煤)过滤材,上部有进水分布装置;下部有穹形孔板,其上亦装有压缩空气管,可供反洗时松动过滤层之用。外部正面有进水,出水,反洗进水及排水等管导和阀门,亦有进、出水取样管阀,取样槽及压力表装置。

    【设备规范】
    型号
    公称直径
    (毫米)
    工作压力
    (kg/cm2)
    试验压力
    (kg/cm2)
    工作温度
    ( °C )
    反洗强度(升/米2秒)
    设计出力
    (m3/hr)
    设备荷重
    (T)
    石英砂
    无烟煤
    GJX-10
    1000

    7.8
    ~5.7
    GJX-15
    1500
    ≥6
    9
    ≤35
    15~18
    10~12
    17
    ~13.2
    GJX-20
    2000

    31
    ~24.3
    GJX-25
    2500

    49
    ~37.9
    GJX-32
    3200
    ≥6
    9
    ≤35
    15~18
    10~12
    80
    ~47.8
    GJX-35
    3500

    150
    注:进水浊度20mg/l,出水浊度5mg/l,进水浊度10mg/l,出水浊度2mg/l

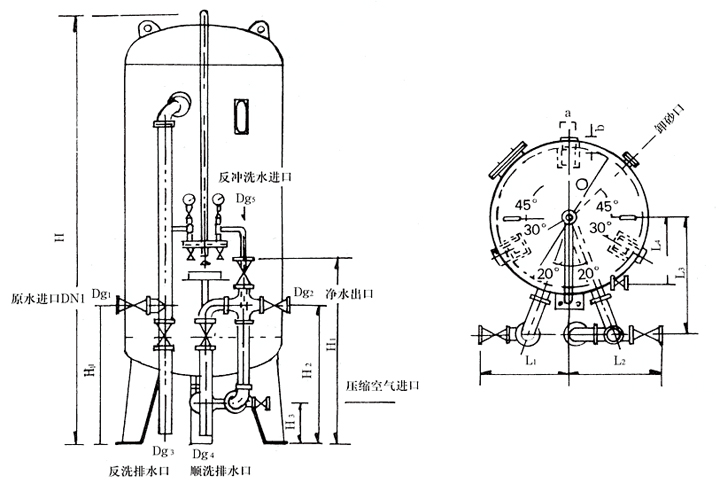

    【外形尺寸图】

    【主要规格尺寸】 单位: 毫米
    型号
    φ
    H
    H1
    H2
    H3
    L1
    L2
    L3
    L4
    Dg1
    Dg2
    Dg3
    Dg4
    φ1
    a
    b
    GJX-10
    1012
    3450
    905
    1135
    1270
    255
    590
    200
    700
    50
    80
    50
    25
    985
    100
    140
    GJX-15
    1516
    3550
    1025
    1360
    1510
    353
    744
    200
    970
    80
    125
    50
    25
    1450
    180
    220
    GJX-20
    2020
    3700
    1075
    1600
    1610
    455
    890
    200
    1250
    100
    150
    80
    25
    1800
    180
    220
    GJX-25
    2524
    4000
    1150
    1795
    1785
    546
    1031
    250
    1500
    125
    200
    100
    25
    2000
    300
    350
    GJX-32
    3220
    4400
    1200
    1500
    1600
    600
    1325
    500
    1825
    250
    150
    125
    25
    2800
    350
    450
    GJX-35
    3520
    4550
    1200
    1500
    1600
    700
    1575
    500
    2025
    350
    200
    150
    25
    3000
    350
    450

    【附 注】
      1、设备配套供货阀门为手动操作,如用户需要自动阀门,订货时洽谈。
      2、设备荷重仅供基础设计时参考。
      3、设备内部滤料由用户自理。
      4、订货时请注明产品名称、型号及数量。
